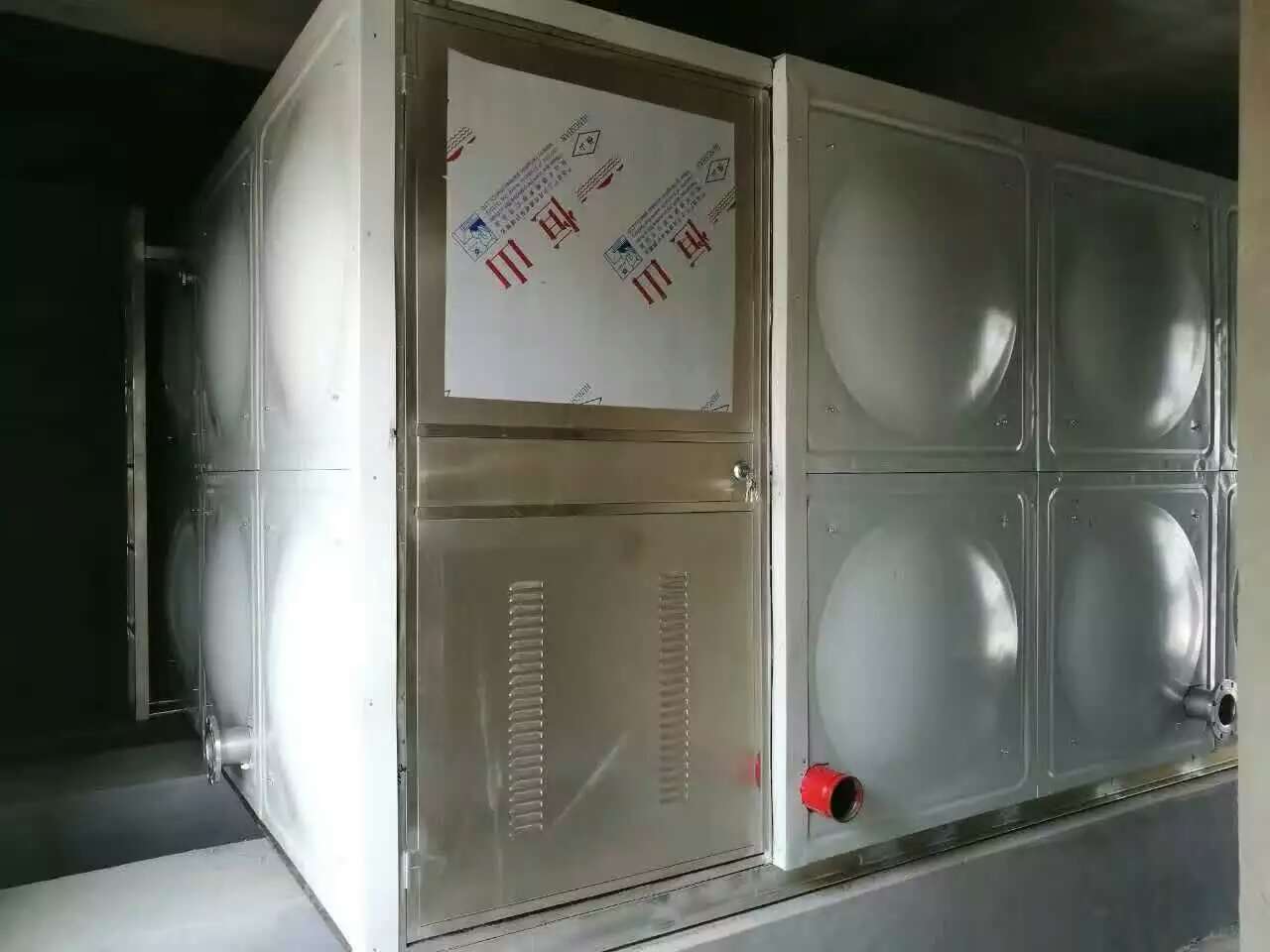

WHDXBF智能消防箱泵一体化设备
产品详情
智能消防箱泵一体化设备型号说明
WHDXBF-X1-X2/X3-X4-I
WHDXBF:表示消防箱泵一体化.
I:表示该设备有两台水泵，一用一备.
X1:表示该消防水箱有效水容积.
X2/X3:X2表示消火栓系统的水泵流量，X3表示喷淋系统的水泵流量.
X4:表示该增压稳压设备的扬程.
什么是箱泵一体化消防增压稳压设备
该箱泵一体化消防增压稳压设备集消防水箱及消防成套设备一体，实现消防给水，本设备外观精美，设备运行可靠，安装方便，是典型的新型消防给水的代表。箱泵一体化消防增压稳压设备由消防水箱及消防气压供水设备组成。
消防水箱
消防水箱是指在灭火救援活动中为消防队提供水源的消防设施.消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。
消防水箱用于贮存扑灭初期火灾用水，消防设计规范明确规定如下：
《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。
《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。
第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。
消防气压供水设备
消防气压供水设备配套的气压罐和控制系统及消防泵均为专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气 压罐总容积，具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防 信号以及发出各种运行工况信号。
定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。在水泵启、停状态均能向消防管网供水的设备。
分类:
（1）按气压水罐工作形式分为
(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备
（2）按是否设有消防泵组分为
a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备
设计选用要点:
1）气压水罐的制造单位应持有压力容器制造许可证或注册书，并具备健全的质量管理体系和制度。
2）设备的外购配套件须有产品合格证并经入场检验合格后方可使用。设备的气压水罐、水泵机组、电器元件等构成部件，应在检验合格后方可组装使用。在使用现场组装的设备，可在现场检验整机性能。
3）应持有有关部门签发的生产许可证。
4）选用本项产品时，应对下列各项提出要求：设备组成、设备分类、设备工作压力、设备设计流量、气压罐规格数量、设备材料、卫生要求。
5）设备整体结构、水管路、气管路及电器线路的布置应合理，应留有安装维修空间便于操作。
6）设备的管路上应设置安全阀，其开启压力不大于最高的工作压力的1.1倍。
7）消防与生活(生产)共用设备必须有单独的消防出水口。
适用工况：
适用于直接抽取市政管网水源作消防供水的场合；适用于生活、消防合用一套给水设备的场合；适用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合；可提高消防用水的实际使用效果。
施工、安装要点:
1）、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
2）、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。
3）、消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不得小于1.0m。
4）、设备到现场须拆箱清点。安装就位须找平、灌浆。管路连接与电控接线须对照图纸，核对无误。
5）、设备安装完后，须对设备调试与试运转。包括水泵的启停控制，各个阀门的开关，以及设备清洗、充水后的试运转。
隔膜式、补气式自动供水设备（消防型、生活型）工作原理：
在系统处于稳定状态下，由于气压罐内水排出带走一部分气体，罐内压力降低，当降低到一定压力时，压力传感器发出信号，通过电控箱开启电磁阀，排出罐内的水，当水位降到下限时，电磁阀关闭，液位传感器发出信号，控制补水泵开始工作，给气压罐补水补气。
当水位达到上限时，实水泵停止，但罐体内压力未达到所定的最高工作压力时，电磁阀开启，罐体排水。当水位达到下限时，补水泵再次启动，这样循环多次，直到罐内压力、水位都达到所规定的位置时补水泵停止，保证罐内随时保持额定工作压力和额定水位。
1、全自动气压供水消防设备：当发生火灾打开消防栓时，立即喷出消防充实水柱，同时气压罐内储备的消防用水（10分钟）借助气体压力送入消防管网，满足十分钟消防流量和压力。
2、全自动应急供水消防设备：当发生火灾打开消防栓时，立即喷出消防充实水柱，同时电接点压力表发出信号，启动消防泵，供给所需要的消防用水。若电网停电时，主电路自动切换到备用电源上启动消防泵，使设备正常运行。
3、全自动隔膜式消防设备：工作原理与全自动应急供水消防设备基本相同，隔膜式消防设备装有隔膜胶囊，可避免空气溶解于水的问题。
箱泵一体化消防增压稳压设备优点：
1、节电节能。传统的水池二次加压供水方式将自来水放入水池，使原有的自来水压力释放为零，浪费了自来水的原有的压力能。箱式无负压供水设备利用调节装置与自来水管网连接可充分利用管网压力能，节电可达到50%-90%。
2、消除了地下水池的二次污染。传统的水池二次加压供水方式将自来水放入水池，水池的易于被脏物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到身体健康。该箱式无负压供水设备利用调节装置采用封闭式供水方式，消除了二次污染。
3、节水、减少事故隐患。由于箱式无负压供水设备采用全封闭结构，避免了渗、跑、冒、滴、漏等现象的发生；没有水箱又节约了消毒清洗用水。
4、 节省投资，减少占地，安装、使用、检修方便。建造水池（或水箱），工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护 费用。该箱式无负压供水设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可采用立式或卧式不同的安装方式，检修方便。
5、自动化程度高，运行可靠，管理方便。变频控制柜手动、自动控制方式，手动时由面板操作按钮控制水泵启停（仅供试泵用）；自动时由以下几种方式中的任何一种即可控制水泵启停：①消防中心DC24V启动（电源由消防中心提供），②各消防栓箱按钮开关启动，③消防中心按钮控制水泵启停，④喷淋管网压力开关启停水泵，⑤电接点压力表低压启动水泵（应用稳压系统）等。引至消防栓按钮、信号灯及引至消防中心遥控的控制电源为AC24V或100VA。控制柜设有泵开、泵停、泵故障等无源接点反馈消防中心。具备当主用泵故障时，备用泵自动延时投入的功能。除此之外，控制柜可以根据用户需要，增加双电源自动切换功能，定期自动巡检等功能，大功率消防主泵可以采用软起动方式缓减水泵起动时对电网及管网的冲击。
箱泵一体化消防增压稳压设备应用范围：
☆新建的住宅小区、办公楼或宾馆酒店等生活用水。
☆低层自来水压力不能满足要求的消防用水。
☆改造原有的气压供水设备，可以充分利用原有的气压罐。
☆已经建好的水池的，可以采用无负压设备与水池共用的供水方式，进一步节能。
☆自来水厂的供水中间加压泵站。
☆工矿企业的生产、生活用水等。
箱泵一体化消防增压稳压设备安装要求：
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装
